Cabo Multiplexado AL XLPE 0,6/1 kV - Neutro Isolado

Construção

Condutor Fase:

Fios de alumínio 1350 nu, têmpera mole. Encordoamento classe 2.

Isolação Fase:

XLPE (90°C). Composto termofixo de polietileno reticulado com no mínimo 2% de negro de fumo.

Condutor Neutro:

Fios de alumínio 1350 nu, têmpera H19 (Neutro CA).

Isolação Neutro:

XLPE (90°C). Composto termofixo de polietileno reticulado com no mínimo 2% de negro de fumo e segunda camada na cor azul.

Identificação dos Condutores:

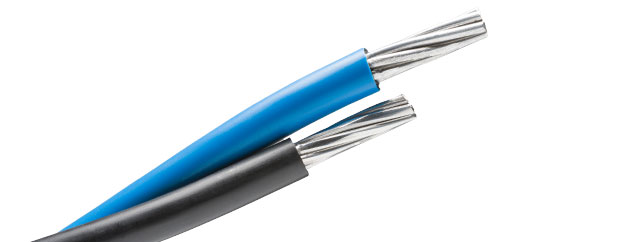

• Duplex: PT + AZ

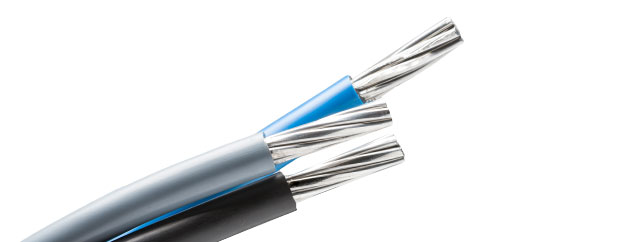

• Triplex: PT/CZ + AZ

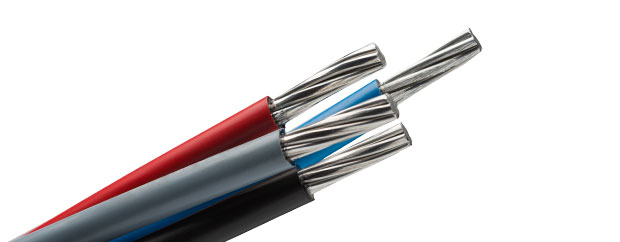

• Quadruplex: PT/CZ/VM + AZ

Aplicação

Os Cabos Multiplexados são utilizados em redes aéreas secundárias de distribuição de energia elétrica, em baixa tensão.

Normas aplicáveis

NBR 8182: Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6/1 kV — Requisitos de desempenho

Temperatura máxima do condutor

Em regime permanente: 90°C

Em sobrecarga: 130°C

Em curto circuito: 250°C

Outras opções construtivas

• Condutor neutro em alumínio liga 6201 disponível a partir da seção 35mm² (Neutro CAL)
• Isolação em PE 70°C
• Identificação dos condutores em veias pretas numeradas
• Diferentes formações de fase x neutro
